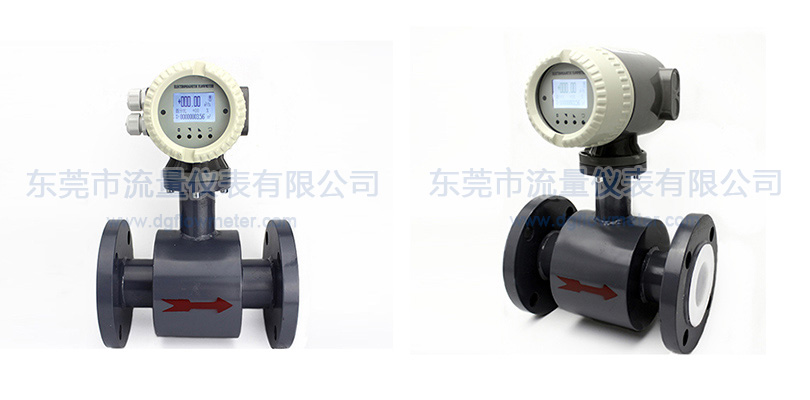

智能電磁流量計由傳感器和轉換器兩部分組成。它是基于法拉第電磁感應定律工作的，用來測量電導率大 于5μS/cm導電液體的體積流量。除可測量一般的導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。設置密度后可測量導電液體的質量流量。該產品廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
LDBE系列流量計可以在多種不同的過程條件下進行高精度測量，是一種經濟的流量測量儀表。 LDBE 系列變送器具有下列優點: 高可靠性和高穩定性，統一的操作模式。LDBE系列傳感器進行磁路優化設計，漏磁小，磁干擾少，大大提高了傳感器的磁場強度，信號輸出更強；電極經過特殊拋光處理，極化電壓小，抗噪聲能力提高，信號輸出更穩定。LDBE系列電磁流量計可選用GB、DIN、ANSI、JIS等標準法蘭連接，流量穩定可靠，精度高，無壓損、抗振性強、安裝和調試簡便。
| 技術參數Technical Parameter | |
| 公稱通徑 Nominal Diameter |
DN3～DN1200 DN3～DN1200 |
| 電極材料 Electrode Material |
316L,Hb,Hc,Ti,Ta,Pt 316L,Hb,Hc,Ti,Ta,Pt |
| 襯里材料 Lining Material |
氯丁橡膠，聚氨酯，PTFE,PFA,F46 Neoprene,polyurethane,PTFE,PFA,F46 |
| 介質電導率 Dielectric Conductivity |
≥5μS/cm,軟化水為20μS/cm ≥5μS/cm,softened water is 20μS/cm |
| 精度等級 Accuracy Level |
±0.5%R～±1.0%R ±0.5%R～±1.0%R |
| 流速范圍 Flow range |
0.3m/s～12m/s 0.3m/s～12ms |
| 環境溫度 Ambient Temperature |
-20℃～+60℃ -20C～+60C |
| 介質溫度 Medium Temperature |
A:≤80℃;B:≤120℃;C:≤180℃(分體型PTFE襯里) A:≤80℃;B:≤120℃;C:≤180C(split PTFElining) |
| 公稱壓力 NominalPressure |
0.6MPa～4.0MPa(按口徑或特殊訂制) 0.6MPa～4.0MPa(by caliber or special order) |
| 防護等級 Protection Level |
IP65、IP67、IP68(分體) iP65,IP67,IP68(remote-type) |
| 輸出信號 Output signal |
4～20mA、頻率/脈沖、報警輸出 4～20mA,requency/pulse,alarm output |
| 通訊輸出 Communication Output |
RS485、RS232、MODBUS485、HART、PROFIBUS DP RS485,RS232,MODBUS485,HART,PROFIBUS DP |
| 電源電壓 Voltage |
220VAC、24VDC 220VAC,24VDC |
| 安裝形式 Installation Form |
一體、分體 Compact/Remote |
| 法蘭標準 Flange Standard |
國標、美標、日標、德標 GB,ANSI,JIS,DIN |
| 外殼和法蘭材質 Shell &Flange Material |
標準不銹鋼、碳鋼等 Stainless steel,carbon steel,etc. |
流量量程選擇表
Flow Range Selection Table
注：帶灰色底紋的為推薦最佳流量，如流量標定要求最小值或最大值，可以跟據客戶要求進行重新標定。
Note:The best flow range with gray background is recommended.
襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
| 內襯材料 | 名稱 | 符號 | 性能 | 最高工作溫度 | 適用液體 |
| 橡膠 | 氯丁橡膠 | 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 | ≤80℃ | 自來水、工業用水、海水 | |
| 聚胺脂橡膠 | 極好的耐磨性能，耐酸堿性能較差 | ≤60℃ | 紙漿、礦漿等漿液 | ||
| 氟塑料 | 聚四氟乙烯 | F4或PTFE | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ≤120℃ | 腐蝕性強的酸堿鹽液體 |
| 四氟乙烯和六氟丙烯（特氟隆FEP） | F46或FEP | 化學性能略遜于F4而損壓 | ≤180℃ | 腐蝕性的酸堿鹽液體 | |
| 塑料 | 四氟乙烯和乙烯 | F4或ETFE | 化學性能略遜于F4 | 腐蝕性的酸堿鹽液體 | |
| 聚乙烯 | PO | 化學性能穩定 | ≤60℃ | 污水 | |
| 聚苯硫醚 | PPS | ≤150℃ | 熱水 |
電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗。
| 材料 | 耐蝕性能 |
| 耐酸鋼 1Cr18Ni9Ti |
對硝酸、冷磷酸及其它無機酸，多種鹽及堿的溶液，有機酸，海水等耐蝕性強。 對硫酸、鹽酸、氫氟酸，對沸騰的蟻酸、草酸、工業鉻酸、以及對碳酸鈉及氯、溴、碘等介質化學穩定性差，不耐蝕。 |
| 含鉬不銹鋼 0Cr18Ni12Mo2Ti （黃色） |
對50%以下的硝酸、室溫以下的硫酸、堿溶液、沸騰的磷酸、蟻酸，一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐蝕性； 不耐氫氟酸、鹽酸、氯、溴、碘等介質。 |
| 哈氏合金 HB （綠色） |
對沸點以下一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、有機酸等非氧化性酸、堿、非氧化性鹽液的腐蝕。 對硝酸等氧化性酸不適用。 |
| 哈氏合金 HC （藍色） |
耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合介質的腐蝕；也耐氧化性的鹽類如Fe3+、Cu2+或其它氧化劑的腐蝕。如高于常溫的次氯酸鹽熔液；對海水的抗蝕性非常好。 對鹽酸等還原性酸不適用。 |
| 鈦T （白色） |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等的腐蝕，不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕。但如酸中含有氧化劑(如硝酸，F?2、Cu2+)時則腐蝕大為降低。 |
| 鉭D （黑色） |
具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質 (包括沸點的鹽酸、硝酸和175℃以下的硫酸)的腐蝕。 在氫氧化納等堿中不耐蝕 |
| 鉑(Pt) | 幾乎耐所有腐蝕性液體、但價格昂貴 |
